Descrição do Produto

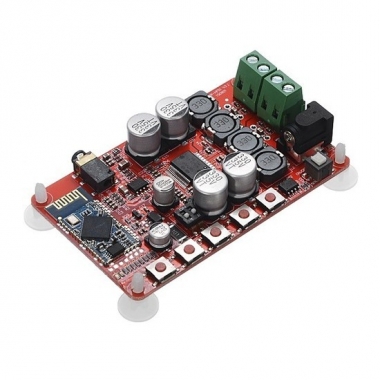

MÓDULO AMPLIFICADOR DE ÁUDIO BLUETOOTH RECEPTOR

Este é um receptor de áudio e amplificador bluetooth 4.0 com potência de 50+50W, que você pode utilizar em projetos de caixas de som bluetooth, transmissões de áudio remotas, monitoração de ambiente e outras aplicações.

A placa suporta alimentação entre 12 e 24V (melhor performance em 24V) e possui ótima qualidade de som estéreo graças ao chip amplificador TDA7492. Os 5 botões na placa permitem que você controle a origem de som remotamente, com botões para Play, Prev, Next, Volume+ e Volume-.

Para uso do bluetooth, conecte a alimentação no módulo e aguarde 3 à 10 segundos para inicialização. Quando os leds azul e vermelho estiverem piscando de forma alternada, faça o pareamento com o seu equipamento bluetooth (computador, celular, etc), e utilize normalmente.

Clique na 3a foto para ver um esquema simplificadode ligação.

Especificações Técnicas

– Chip amplificador digital TDA7492
– Alimentação: 12 à 24VDC/3A
– CI Bluetooth CSR8635
– Bluetooth 4.0
– Conexão para áudio externo 3.5mm via cabo
– Impedância de saída: 4, 6, 8 ou 16 ohms
– Potência de saída: 50+50W (6 ohms), 40+40W (8 ohms)
– Dip switch para seleção de ganho
– Dimensões: 82 x 50 x 17mm
