Descrição do Produto

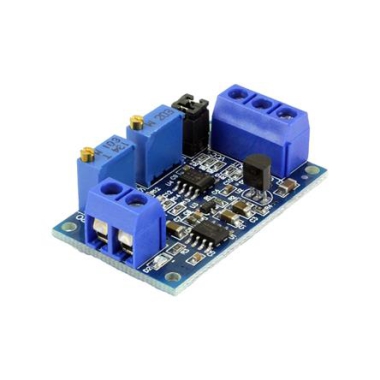

MÓDULO CONVERSOR DE CORRENTE EM TENSÃO

Serve para converter um sinal de corrente de 4-20mA em um sinal de tensão de 0-3.3V, 0-5V ou 0-10V.

Este tipo de sinal é comumente utilizado em aplicações industriais, onde é necessário enviar um sinal analógico para um microcontrolador ou outro dispositivo eletrônico.

Aplicações:
- Leitura de sensores industriais
- Controle de processos
- Monitoramento de equipamentos
- Medição de variáveis físicas

Características:
- Tensão de alimentação: 7 a 30 VDC
- Sinal de saída: 0 a 2,5 V, 0 a 3,3 V, 0 a 5 V ou 0 a 10 V
- Tipo de entrada: Sinal de corrente de 4 a 20 mA
- Possui dois Trimpots: ZERO ajusta a tensão de saída para a leitura mínima de 4mA; SPAN ajusta a tensão de saída para a leitura máxima de 20 mA

Modificação dos jumpers para ajuste da tensão de saída:
- Saída com tensão até 2,5 V - Jumper 1,2 aberto e Jumper 3,4 fechado
- Saída com tensão até 3,3 V - Todos os jumpers abertos
- Saída com tensão até 5 V - Todos os jumpers fechados
- Saída com tensão até 10 V - Jumper 1,2 fechado e Jumper 3,4 aberto

A tensão de alimentação deve ser maior do que a tensão máxima que a corrente será convertida, ou seja, se desejar utilizar a saída com tensão de 0 a 5 V, a placa deve ser alimentada com 7 V.
