Descrição do Produto

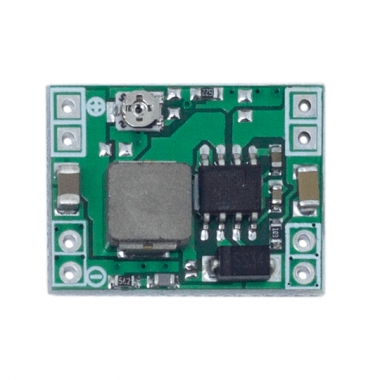

MINI MODULO CONVERSOR DE TENSÃO DC-DC

Mini conversor de tensão DC step down, ou seja, permite diminuir a tensão de entrada na saída.

Aceita entradas entre 4.5 e 28V, e a saída padrão de fábrica é de 5V, podendo ser regulada por meio da troca de um resistor (R1), fornecendo na saída tensões entre 0.8 e 20V.

Consulte o datasheet acima com a tabela de resistores para saber o valor do componente de acordo com a saída desejada.

Especificações Técnicas

– Tensão de entrada: 4.5 à 28VDC
– Tensão de saída: 0.8 à 20VDC
– Corrente de saída nominal: 2A (máximo de 3A)
– Eficiência de conversão: 96%
– Ripple de saída: < 30mV
– Frequência de chaveamento: 1.5MHz (Máxima) 1MHz (Típica)
– Temperatura de operação: -45°C a +85°C
– Tensão de saída ajustável (mediante troca de resistor R1 no módulo)
– Dimensões: 22 x 17 x 4mm
