Descrição do Produto

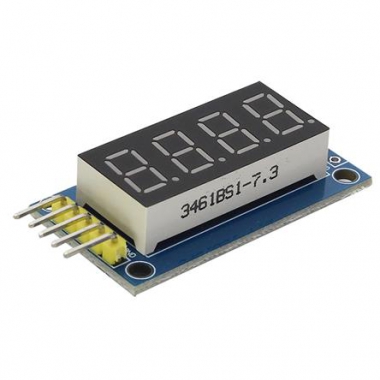

MODULO 74HC595 COM DISPLAY 4 DIGITOS

Módulo composto por 4 Digitos formados com digitos de 7 segmentos, bem fácil de utilizar em projetos.

No caso da conexão com o Arduino são usados os pinos de dados/controle (SCLK, RCLK e DIO) e alimentação de 3.3 à 5V.

O módulo pode ainda ser ligado em cascata, ou seja, você pode interligar vários módulos para formar painéis maiores.

Especificações Técnicas

– Controlador 74HC595
– Alimentação: 3.3 à 5V DC
– Display 7 segmentos 4 dígitos catodo comum
– Permite ligação em cascata
– Dimensões: 40 x 24 x 12mm
– Dimensões do display: 30 x 14mm

Pinagem:

– VCC
– SCLK
– RCLK
– DIO
– GND
