Descrição do Produto

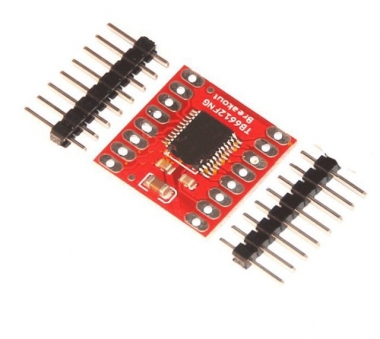

MÓDULO DRIVE PONTE H DUPLO P/ MOTOR DC

O Módulo Duplo Driver TB6612FN poder ser aplicado para controlar 2 motores DC independentes ou 1 motor de passo bipolar, controlando o sentido do giro e a velocidade dos motores.

Vale destacar que este módulo é uma ponte H com base em MOSFET, mostrando-se muito mais eficiente do que as pontes H baseados em BJT, as quais são utilizadas em drivers mais antigos, como o L298N, por exemplo.

Possui tensão de entrada de 4,5 V a 13,5 V (pode operar até 2,5 V com desempenho reduzido), com capacidade de produção de corrente contínua de 1A em cada canal, com pico de 3A.

Especificações Técnicas

- CI: TB6612FN;
- Tensão recomendada do motor (VMOT): 4,5 V a 13,5 V;
- Tensão lógica (VCC): 2.7 V a 5.5 V;
- Corrente de saída máxima: 3A (por canal);
- Corrente de saída contínua: 1A por canal (se em paralelo 2A);
- Frequência PWM máxima: 100 kHz;
- Dimensões (CxLxA): 21x19x3,6mm;
- Peso: 12g.
