Descrição do Produto

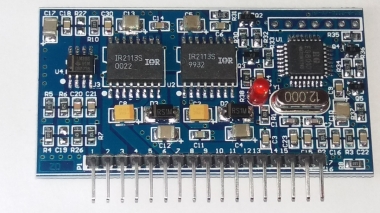

MÓDULO GERADOR DE ONDA SENOIDAL EGS002

Módulo eletrônico que possui capacidade de gerar ondas senoidais puras, apresentando-se como um dispositivo completo que possibilita as mais diversas aplicações.

Geralmente ele é utilizado para fazer o controle de inversores com saída de onda senoidal pura, apresentando resultados estáveis e confiáveis.

Entre as funções que o Gerador Onda Senoidal EGS002 é capaz de executar destacam-se sua capacidade de monitoramento de tensão, corrente e temperatura em um mesmo conjunto.

Especificações Técnicas

- Gerador Onda Senoidal EGS002;
- Apresenta gerador de SPWM EG8010;
- Driver para MOSFET/IGBT IR2113 integrado;
- Suporte Display LCD 16x02 (Série12832) com interface I2C;
- Monitora tensão, corrente e temperatura;
- Led indicador de alarmes;
- Controle de ventilador para refrigeração;
- Modelo compacto;


- Tensão de operação 5V - 12V;
- Frequência de saída: 50Hz ou 60Hz (selecionável);
- Dead-time: 300ns, 500ns, 1us ou 1,5us;
- Oscilador: 12MHz;
- Portadora frequência: 23,4KHz;
- Interface serial: RS232;
- Dimensões (CxLxE): 62x33x7mm
- Peso: 10g.
