Descrição do Produto

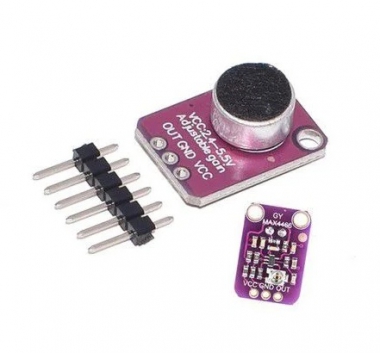

MODULO MICROFONE DE ELETRETO COM PRÉ AMPLIFICADOR

Modulo ideal para projetos onde há a necessidade de captação de som através de um microfone, como projetos com acionamento por som ou voz, gravadores, alteradores de som, etc...

O módulo já possui um circuito pré amplificador MAX4466, com um trimpot para ajuste do ganho. Baixe o datasheet do MAX4466 no atalho acima e veja suas especificações (em inglês).

O MAX4466 apresenta excelente rejeição a ruídos vindos da fonte de alimentação e do ambiente, isso faz com que o sinal saia mais limpo se comparado a outros amplificadores.

Basta conectar o GND do módulo ao GND do ARDUINO, o VCC do módulo ao 3,3V ou 5V do Arduino (preferível 3,3V), e o OUT é referente ao sinal saída, devemos conectar a uma das portas analógicas (A0 – A5).

Especificações Técnicas

• Tensão de alimentação: 2,4 a 5,5VDC;
• Amplificador: MAX4466;
• Microfone: eletreto;
• Taxa de eliminação de ruído da fonte: 112dB;
• Taxa de rejeição do ruído ambiente: 126dB;
• A VOL : 125dB (R L  = 100kΩ);
• Ganho de largura de banda: 600kHz A V  ≥ 5 ;
• Temperatura de operação: -40ºC a 85ºC;
• Temperatura de armazenamento: -65ºC a 150ºC;
• Modelo: SC70 de 5 pinos;
