Descrição do Produto

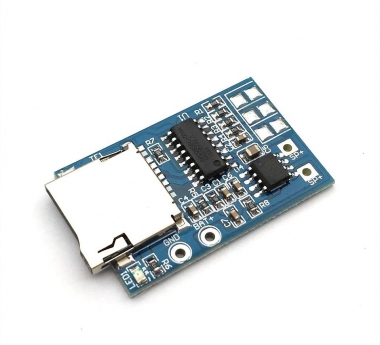

MÓDULO MP3 MP4 TF1

Mini tocador de musicas MP3 e MP4, com potência de saída de 2W RMS.

Recomenda-se ligar na saída um alto falante de 4 ohms e 3 watts

Alimentação: 3,6V a 5V, ideal para ser alimentada direto pelo USB

Possui slot para cartão de memória, para você ouvir musicas gravadas no cartão SD

Pinagem

1 V33REG DVDD33 digital power 3.3V.

2 V50REG VMCU / BAT lithium battery input, 3.3V ~ 5V.

3 VSSREG DVSS Digital ground.

4 DACOL DACL left audio signal output.

5 VCOM center audio signal Vref, please plug 1uF capacitor voltage.

6 DACOR DACR right channel audio output.

7 LINEIN_R LineInR + L LineIn left + right input.

8 IOA4 AD-key buttons.

9 IOA3 FMCLK if IOA3 pull-down resistor to ground, IOA3 will output clock signal to the outside

Hanging FM radio IC. If IOA3 is vacant, FM radio IC will

Shall take their 32768Hz crystal.

10 IOA2 Mute Mute: Mute for external amplifiers do.

11 DM DM USB of DM.

12 DP DP USB of DP.

13 IOA0 IO-key / LED (1) plug-in LED light: Output "1" represents the lit LED.
