Descrição do Produto

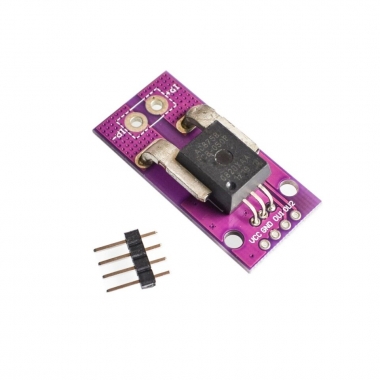

MODULO SENSOR DE CORRENTE LINEAR

Sensor de corrente AC e DC até 50A, que através do efeito hall consegue medir o consumo de corrente, detectar cargas, controle de inversão e sobrecargas e falhas de corrente

O funcionamento é muito simples, quando uma carga entra em seu terminal ela passa através do caminho interno de condução, gerando um campo magnético, o qual é identificado por meio do sensor hall, resultando em uma tensão de saída que é interpretada pelo microcontrolador.

CARACTERÍSTICAS:

- Módulo Sensor de Corrente CJMCU758;

- Sensor efeito hall de corrente;
- Medidor de corrente AC / DC;
- Já integrado na placa;
- Mede o consumo de módulos elétricos;
- Compatível com Arduino, Raspberry PI, PIC, AMR, etc.;
- Calibração de fábrica;
- Tensão de saída proporcional à corrente AC ou DC;
- Tensão de deslocamento de saída extremamente estável;
- Isolamento galvânico;
- Detecção de corrente em sistemas de alta tensão;

Especificações Técnicas

- CI: ACS758LCB050B;
- Medição de corrente: Até 50A;
- Alimentação: 3 a 5,5V (VCC);
- Saída: Analógica;
- Largura de banda: 120 kHz;
- Pinos: VCC/GND/OU1/OU2/IP-/IP+;
- Dimensões totais (CxLxE): 38x18x10mm;
- Peso: 15g.

ACOMPANHA BARRA DE PINOS GRÁTIS
