Descrição do Produto

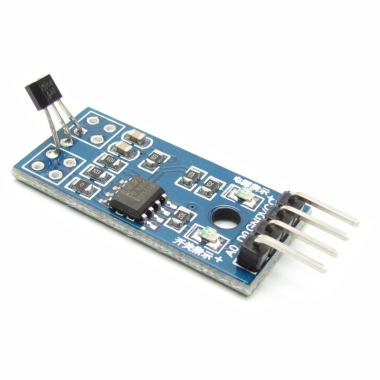

MÓDULO SENSOR EFEITO HALL

Este sensor baseado no 3144E de alta sensitividade é baseado no efeito Hall para medir os campos magnéticos ao seu redor.

Pode facilmente converter o sinal magnético em sinal elétrico com alta confiança e sensibilidade, podendo ser usado de forma muito prática com um Arduino

PINAGEM:

1 = VCC Cátodo de alimentação

2 = GND Cátodo da alimentação (terra)

3 = TTL Saída digital

4 = AO Saída analógica (distância diferente para a saída de tensão diferente)

Características

• Tensão de funcionamento: de 3.3V a 5 V

• Usando o tipo de switch 3144E sensor Hall

• Quando o sensor acusar indução magnética, a saída digital é baixa e a luz do sinal é brilhante; se não houver indução, então a saída digital é alto nível e o sinal de luz não é brilhante.

• Com indicador de energia e indicador de sinal

• Modo de saída: saída de comutação digital (0 e 1)

• De saída do comparador LM393, modelo limpo, boa forma de onda, forte capacidade de condução, mais do que 15mA.

• Com furos do parafuso, o que é conveniente para a montagem e fixação.

• Pode ser usado para a velocidade do motor, detecção de posição, etc.
