Descrição do Produto

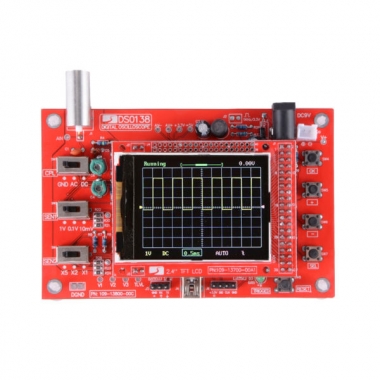

OSCILOSCÓPIO DIGITAL DSO138 PORTÁTIL

Osciloscópio portátil que usa um processador ARM Cortex-M3 e uma tela TFT colorida de 2.4 polegadas.

Acompanha todo o material necessário para montar a parte eletrônica, porém a montagem exige conhecimentos básicos de eletrônica e soldagem de componentes eletrônicos.

Você vai precisar de uma fonte de alimentação de 9V (não inclusa) para funcionar o equipamento e recomenda-se o uso do case de proteção para conservar o aparelho.

Especificações Técnicas

– Kit Osciloscópio Digital DSO138 versão 13803K
– Taxa máxima de amostragem em tempo real: 1Msps
– Precisão: 12Bits
– Profundidade do buffer de amostragem: 1024 bytes
– Largura de banda analógica: 0 – 200KHz
– Sensibilidade Vertical: 10mV/Div – 5V/Div (1-2-5 modo progressivo)
– Impedância de entrada: 1MO
– Tensão máxima de entrada: 50Vpp (sonda 1:1), 400Vpp (sonda 10:1)
– Modos de acoplamento: DC/AC/GND
– Faixa de base de tempo horizontal: 10µs/Div – 50s/Div (1-2-5 modo progressivo)
– Modos automático, regular e one-shot
– Gatilho de borda ascendente ou descendente
– Função hold para congelar a exibição da forma de onda
– Teste de sinal de onda quadrada 1Hz/3,3V
– Dimensões da tela: 52 x 40mm
– Dimensões da placa: 117 x 76mm
