Descrição do Produto

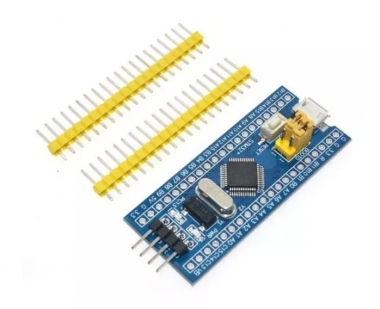

PLACA STM32F103C8T6 ARM

Módulo com o Microcontrolador STM32F103C8T6 ARM é uma placa de desenvolvimento para o processador Cortex-M3 ARM, compacta e com impressionante poder de processamento.

Pode ser programada com o mesmo programa de desenvolvimento de um arduíno, podendo usar também os diversos módulos periféricos usados com Arduínos.

Bastante usada no controle de motores e painéis CNC.

Clique na 3a foto para ver um diagrama de ligações.

Especificações Técnicas

-Modelo: STM32F103C8T6;
-Núcleo: CPU ARM STM32 Cortex-M3;
-Frequência de trabalho: 72MHz;
-Memória Flash: de 64K, 20K de SRAM;
-Alimentação: 2.0-3.6V, I / O;
-Reset (POR / PDR);
-Cristal: 4-16MHz;
-Dimensões: 53 x 22mm;

Dicas

Possui um regulador de tensão de 3.3v de 100ma, um botão de reset e dois jumpers para ativar ou desativar o modo de programação do bootloader.

Colocando um resistor de 1k5 ou 1k8 ohm diretamente entre os pinos A12 e 3.3 pode-se utilizar a interface USB nativa que o chip possui.

Existe bastante documentação e vídeos sobre esta placa na internet, procure por STM32F103C8T6
